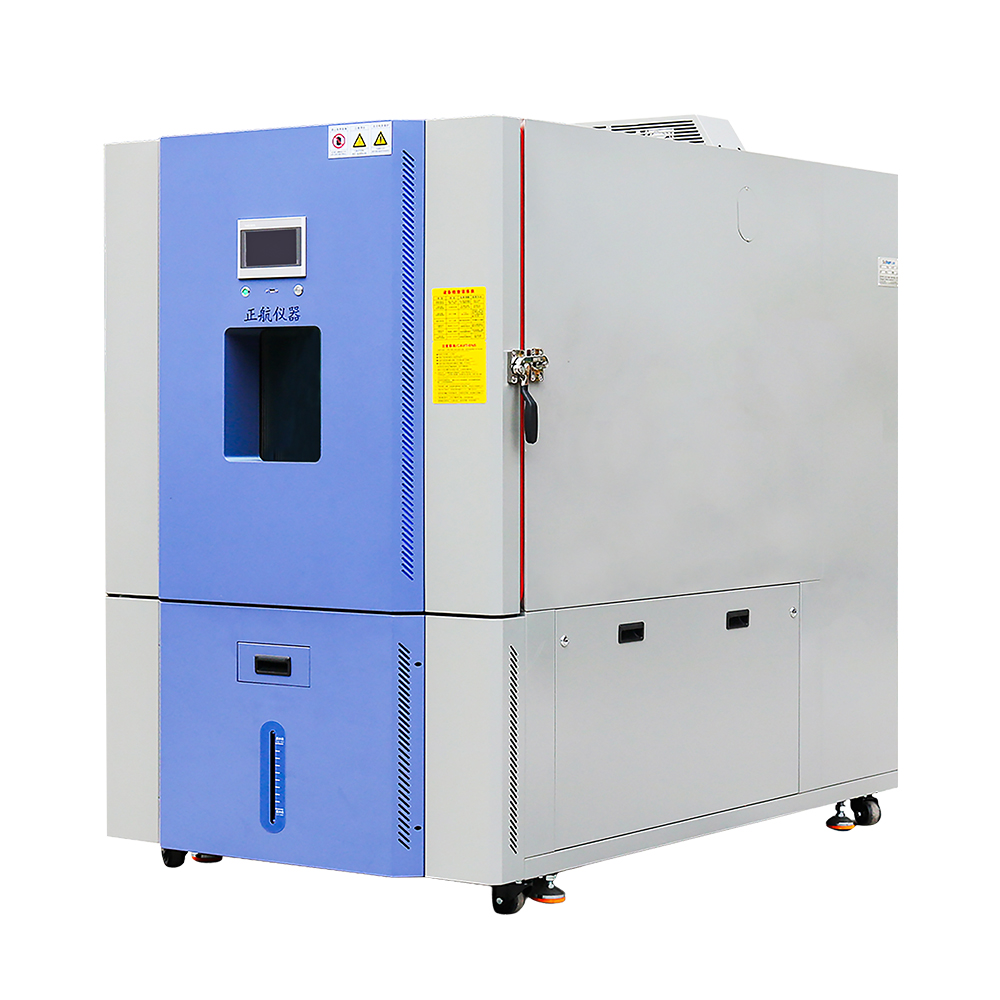

​湿热试验箱特殊应用场景的防凝露挑战与定制化解决方案

湿热试验箱的应用场景远非单一的标准化工况所能涵盖。复层式试验箱的层间温度干扰、防爆型试验箱的泄压与密封矛盾、高低温快速温变试验箱的剧烈热冲击、大型步入式试验箱的空间温场不均、以及高电压试验中的绝缘安全要求，均为防凝露设计提出了远超常规工况的特殊挑战。本文从上述五大特殊应用场景出发，系统分析各场景下凝露控制的差异化难点，并论述相应的定制化结构设计方案，为湿热试验箱在特殊应用领域的工程设计与选型提供技术参考。

一、引言

标准型湿热试验箱的防凝露设计方案，通常基于常规试验工况（温度范围-40℃~+150℃、湿度范围20%~98%RH、升温速率1~3℃/min）进行优化。然而，在大量实际应用场景中，设备的运行工况远超上述常规范围，或存在特殊的功能约束条件，使得标准防凝露方案难以直接适用。

复层式试验箱要求上下两个独立工作室在各自运行不同温湿度程序时互不干扰；防爆型试验箱在泄压瞬间需要维持密封完整性；快速温变试验箱以15℃/min以上的极速升降温考验着热补偿系统的响应极限；步入式试验箱的巨大容积使温场均匀性控制难度倍增；高电压试验场景下，凝露水的存在可能导致高压击穿，涉及人身与设备安全。

面对这些特殊应用场景，防凝露设计无法以“通用方案”简单应对，而必须深入理解各场景的物理约束与功能需求，进行针对性的定制化设计。本文即针对上述五大典型特殊场景，逐一展开技术分析。

二、特殊场景一：复层式试验箱的层间热干扰与凝露串扰

场景描述： 复层式（双层或多层）试验箱将两个或三个独立工作室垂直叠放于同一机架内，以节省实验室空间并实现多温区独立控制。各层工作室分别运行不同的试验程序——上层可能在进行85℃/85%RH的高温高湿试验，而下层可能同时在运行-40℃的低温试验。两层之间的温差可高达125℃。

凝露挑战： 巨大的层间温差通过金属隔板形成强烈的热传导路径。上层箱体底部因紧邻下层低温区域，底部内壁温度可能远低于上层箱内空气露点，导致上层箱体底部大面积凝露甚至滴水。反之，下层箱体顶部因接触上层高温区域，可能影响其低温工况的制冷效率与温度稳定性。

定制化解决方案： 正航仪器复层式试验箱的层间隔热采用多层复合结构。第一层为高密度聚氨酯发泡材料（密度≥70kg/m³，厚度≥80mm，导热系数≤0.02W/(m·K)），提供基础隔热；第二层为真空绝热板（厚度≥15mm，导热系数≤0.004W/(m·K)），进一步提升热阻；第三层为空气隔热腔（厚度≥20mm），利用静止空气的低导热性形成附加热障。三层复合结构的等效导热系数≤0.006W/(m·K)，总热阻较常规单层保温结构提升约3倍。

上层箱体底部内壁设置独立的蛇形加热带，功率密度高于常规壁面加热带（≥150W/m²），由独立的温控回路控制，实时追踪上层箱内露点温度与底部内壁温度的差值，确保底部内壁温度始终高于上层露点2~3℃。层间连接管路（排水管、线缆管）均设置隔热套管与密封接头，防止热桥效应。双道氟橡胶迷宫式密封结构确保两层工作室之间无湿气串扰。

三、特殊场景二：防爆型试验箱的泄压与密封矛盾

场景描述： 防爆型湿热试验箱用于测试锂电池、电解电容器等可能在高温高湿环境下发生爆炸或泄压的样品。设备需设置防爆泄压口，在箱内压力骤升时自动开启释放压力，防止箱体炸裂。

凝露挑战： 泄压口的设置不可避免地在箱体结构上形成了“薄弱环节”。常规密封结构在泄压口部位难以维持与箱体同等水平的密封性与隔热性，外部湿空气易从此处渗入，同时该部位的热桥效应可能导致局部壁面温度低于露点而凝露。

定制化解决方案： 正航仪器的防爆型湿热试验箱在泄压口结构上采用“常态密封+瞬态泄压”的差异化设计。泄压口盖板与箱体之间设置双道硅橡胶密封圈，常态下通过弹簧压紧机构保持密封，泄漏率≤0.5%/h。盖板内侧敷设独立加热带，确保盖板内表面温度始终高于箱内露点。泄压口边框采用非金属隔热垫片与箱体隔离，阻断冷桥。

当箱内压力骤升至设定阈值时，弹簧压紧机构在压力作用下脱开，盖板快速开启泄压。泄压完成后，在复位弹簧与负压吸力共同作用下自动关闭并重新压紧密封。泄压口附近的气流通道经流体力学仿真优化，确保泄压瞬间的热气流不会直接冲击箱内其他部位造成局部凝露。

四、特殊场景三：快速温变试验箱的热冲击与热补偿极限

场景描述： 快速温变试验箱以极高的温变速率（通常5~15℃/min，部分可达20℃/min以上）在宽温域范围内循环，用于验证产品在极端热冲击条件下的可靠性。

凝露挑战： 极快的升温速率意味着空气温度在极短时间内急剧上升，而壁面与样品的温度滞后时间虽短（因加热器功率巨大），但滞后温差绝对值反而可能更大。以15℃/min升温速率计算，空气温度在1分钟内上升15℃，而壁面因热容限制可能仅上升10~12℃，形成3~5℃的瞬时温差。这一差值已足以在壁面产生凝露。同时，快速温变箱的保温层往往比常规箱更薄（为减小热惯性以提升变温速率），这进一步削弱了被动热阻隔能力。

定制化解决方案： 正航仪器快速温变试验箱的防凝露设计采用“超强主动加热+实时速率限幅”的策略。壁面加热带的功率密度提升至常规方案的2倍（≥200W/m²），加热响应速度提高至0.2秒以内，确保壁面温度能够“紧咬”空气温度的上升轨迹。观察窗加热采用多层ITO镀膜叠加技术，加热功率较常规方案提升50%。

控制系统内置“速率限幅”功能模块。当升温速率设定值超过某一阈值时（如≥5℃/min），系统自动计算在当前速率下壁面温度与露点温度的预测差值。若预测差值低于安全裕量（2℃），系统将主动降低升温速率至安全范围内，或在保持空气升温速率不变的前提下，提前启动壁面辅助加热进行热补偿。用户可选择“速率优先”模式（维持设定速率，防凝露系统全功率运行）或“防凝优先”模式（自动限速以保证防凝露效果）。

五、特殊场景四：步入式试验箱的大空间温场均匀性难题

场景描述： 步入式湿热试验箱的有效容积通常在10~100m³以上，用于测试大型设备、整机产品或批量样品。

凝露挑战： 巨大空间内的气流循环距离长、路径复杂，远端与近端、顶部与底部之间存在不可避免的温度梯度。局部低温区域成为凝露的“种子点”。同时，步入式箱体通常由现场拼装搭建，接缝数量远多于整体式箱体，密封难度和热桥风险成倍增加。

定制化解决方案： 步入式箱体的风道系统采用“分布式送风”方案。沿箱体长度方向布置多个送风口（间隔1.5~2m），每个送风口设有独立调节的均流装置，可根据该区域的温度偏差独立调节送风量或送风温度，实现分区温控。回风口设于箱体底部两侧，形成“多点送风、两侧回风”的气流组织模式，缩小气流循环路径。

壁面防凝露采用分区加热策略。将整个内壁划分为多个独立加热区域（通常以1m×1m为单元），每个区域设置独立的温度传感器与加热回路，统一由中央控制系统监控。当某一区域的壁面温度低于该区域露点时，仅启动该区域的加热带进行补偿，而非全壁面同时加热，有效降低能耗。

箱体拼装接缝采用“结构密封+加热密封”双重措施。除常规的硅橡胶密封条压缩密封外，在接缝内侧埋设微型加热带，对接缝周边壁面进行局部加热，使其温度始终高于露点2~3℃，从源头阻断接缝处的凝露产生。

六、特殊场景五：高电压试验的绝缘安全与凝露防控

场景描述： 高压电器、电力变压器、绝缘子等产品的湿热试验，通常在试验过程中施加数千至数万伏的高电压，以验证产品在湿热环境下的绝缘性能。

凝露挑战： 凝露水的存在是高电压试验中最严重的安全隐患。附着于高压端子、绝缘表面或电气间隙中的凝露水形成导电通路，可能引发高压击穿、爬电闪络或人身伤害。防凝露措施本身也可能引入新的安全隐患——加热带的绝缘层若在高压环境下被击穿，将造成高压引入设备控制系统。

定制化解决方案： 高压试验场景下的防凝露设计遵循“安全优先”原则。所有内置于高压区域的加热元件采用双重绝缘结构——发热导体外层包覆氧化镁绝缘层，外层再套不锈钢护套，确保耐压等级≥10kV。加热回路的供电采用隔离变压器与高压环境完全隔离，控制信号通过光纤传输，杜绝电气连通路径。

样品表面的凝露防控不以加热样品本身为主要手段（因高压样品可能不允许外加加热装置），而是通过精准控制样品周围微环境的温湿度来实现。在样品附近布置独立的微型温湿度传感器与微循环风机，维持样品局部表面的空气温度略高于箱内平均温度1~2℃，使样品表面成为“热表面”而非“冷表面”，从而避免凝露优先附着于样品上。

七、结语

湿热试验箱的防凝露设计无法以“一套方案包打天下”。复层式的层间热干扰、防爆型的泄压与密封矛盾、快速温变的热冲击、步入式的大空间温场不均、高压试验的绝缘安全要求，每一种特殊应用场景都对防凝露设计提出了差异化的技术挑战。

正航仪器针对上述五大特殊场景，分别开发了定制化的结构设计方案，在通用防凝露技术平台的基础上，根据具体场景的物理约束与功能需求进行针对性适配。对于用户而言，在设备选型阶段需充分考量自身应用场景的特殊性，与制造商深入沟通具体工况与潜在风险，以确保所选设备的防凝露方案与真实应用需求精准匹配。
